產品信息
此產品是材料力學系列教具系列中的簡易壓桿穩定演示裝置，用于直觀觀察壓桿的穩定/穩定與不穩定平衡/失穩，三種狀態，定性講解桿件在不同載荷作用下的平衡/失穩狀態，模擬一端固定一端自由的加載模式，對壓桿失穩現象有初步的認識。
產品優勢
1.結構簡單，現象直觀。
2.結構重量較輕，可直接攜帶到課堂上進行演示。
3.壓桿試件彈性較好，可反復使用。
4.桿件設計為半透明顏色，方便加載砝碼后觀察壓桿彎曲度。
5.砝碼設計有立柱壓緊固定裝置，可利用彈簧自行壓緊砝碼，保證砝碼不會掉出。
6.試件裝夾處有固定旋鈕，可加載不同厚度的壓桿試件，利用手輪進行鎖緊。
產品用途
通過施加一個側向干擾來觀察不同重量的載荷對于桿件失穩狀態的影響，也可以利用此變形狀態來推導兩端鉸支細長桿的臨界壓力公式（歐拉公式）。

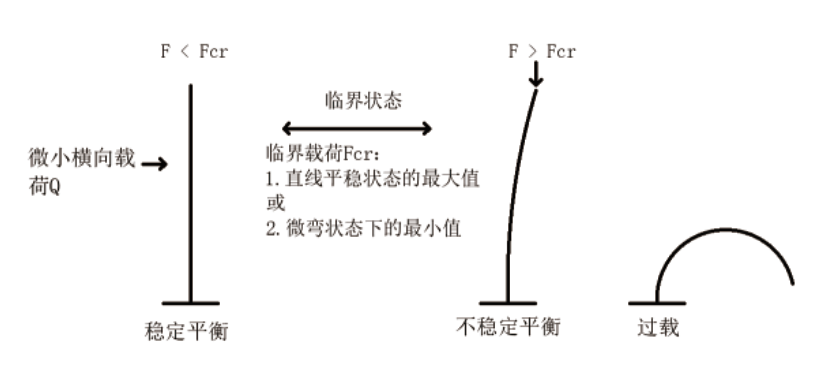

加載情形
①頂端加上25g的砝碼，側向給干擾
當頂端加載的載荷小于某一數值，側向給出干擾后，桿件會回復原有的直線平穩狀態，此時的直線平穩狀態是穩定的。
②頂端加上25g+50g共75g的砝碼，側向給干擾
當頂端加載的載荷大于某一數值，側向給出干擾后，桿件無法回到原有的直線平穩狀態，而是在側向干擾停止之后變成微彎狀態，失穩。
③頂端加上50g+50g共100g的砝碼，側向給干擾
當頂端加載的載荷過大時，側向給出干擾后，桿件直接彎曲。
